AUTOLIFT 10 - 28

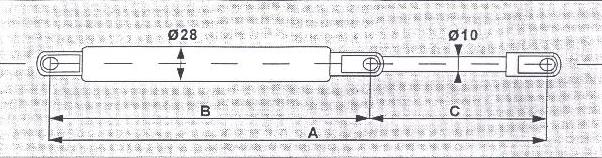

A=uitgeschoven lengte B=ingeschoven lengte C=slag
Technische gegevens :

Maximale uitslag :
Maximale uitschuifkracht :
Progressiviteit :
Materiaal zuigerstang :
Materiaal cilinderhuis :

Bevestigingsmogelijkheden :






Optionele uitvoeringen :

400 mm
1200 Newton
21%
staal hard verchroomd, RVS304/316
glansverzinkt staal

- schroefoog vlak
- schroefoog aangeschuind
- schroefoog gefreesd
- gaffel met clip
- kogelgewricht radiaal
- kogelgewricht axiaal

- geheel RVS304/316
- navulbaar (ventiel)


Afmetingen met bijbehorende bestelnummers
A (mm) 300 400 500 600 700 800 900
B (mm) 200 250 300 350 400 450 500
Kracht F (Newton) C in mm
100 150 200 250 300 350 400
250 10.28.031 10.28.032 10.28.033 10.28.034 10.28.035 10.28.036 10.28.037
300 10.28.038 10.28.039 10.28.040 10.28.041 10.28.042 10.28.043 10.28.044
350 10.28.045 10.28.046 10.28.047 10.28.048 10.28.049 10.28.050 10.28.051
400 10.28.052 10.28.053 10.28.054 10.28.055 10.28.056 10.28.057 10.28.058
450 10.28.059 10.28.060 10.28.061 10.28.062 10.28.063 10.28.064 10.28.065
500 10.28.066 10.28.067 10.28.068 10.28.069 10.28.070 10.28.071 10.28.072
550 10.28.073 10.28.074 10.28.075 10.28.076 10.28.077 10.28.078 10.28.079
600 10.28.080 10.28.081 10.28.082 10.28.083 10.28.084 10.28.085 10.28.086
650 10.28.087 10.28.088 10.28.089 10.28.090 10.28.091 10.28.092 10.28.093
700 10.28.094 10.28.095 10.28.096 10.28.097 10.28.098 10.28.099 10.28.100
750 10.28.101 10.28.102 10.28.103 10.28.104 10.28.105 10.28.106 10.28.107
800 10.28.108 10.28.109 10.28.110 10.28.111 10.28.112 10.28.113 10.28.114
850 10.28.115 10.28.116 10.28.117 10.28.118 10.28.119 10.28.120 10.28.121
900 10.28.122 10.28.123 10.28.124 10.28.125 10.28.126 10.28.127 10.28.128
950 10.28.129 10.28.130 10.28.131 10.28.132 10.28.133 10.28.134 10.28.135
1000 10.28.136 10.28.137 10.28.138 10.28.139 10.28.140 10.28.141 10.28.142

Afwijkende maten in overleg leverbaar, hiervoor geldt A(min)=(2xC)+85(oog/oog gemeten)
