AUTOLIFT 14 - 28

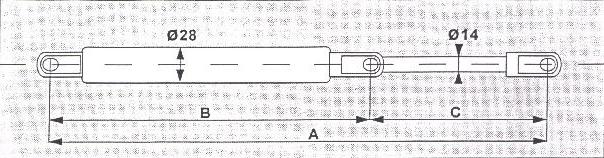

A=uitgeschoven lengte B=ingeschoven lengte C=slag

Technische gegevens

Maximale uitslag :
Maximale uitschuifkracht :
Progressiviteit :
Materiaal zuigerstang :
Materiaal cilinderhuis :

Bevestigingsmogelijkheden :

Optionele uitvoeringen :

600 mm
2700 Newton
50%
staal hard verchroomd, RVS304/316
glansverzinkt staal

- schroefoog vlak
- schroefoog gefreesd
- gaffel met clip
- kogelgewricht radiaal
- kogelgewricht axiaal

- geheel RVS304/316
- navulbaar (ventiel)

Afmetingen met bijbehorende bestelnummers

A (mm)	300	400	500	600	700	750	800	900	1100	1300
B (mm)	200	250	300	350	400	450	450	500	600	700
Kracht F	C in mm
(Newton)¯	100	150	200	250	300	300	350	400	500	600
250	0014.28.710	0014.28.010	0014.28.011	0014.28.012	0014.28.013	0014.28.713	0014.28.714	0014.28.014	0014.28.015	0014.28.016
500	0014.28.717	0014.28.017	0014.28.018	0014.28.019	0014.28.020	0014.28.720	0014.28.721	0014.28.021	0014.28.022	0014.28.023
750	0014.28.724	0014.28.024	0014.28.025	0014.28.026	0014.28.027	0014.28.727	0014.28.728	0014.28.028	0014.28.029	0014.28.030
1000	0014.28.731	0014.28.031	0014.28.032	0014.28.033	0014.28.034	0014.28.734	0014.28.735	0014.28.035	0014.28.036	0014.28.037
1250	0014.28.738	0014.28.038	0014.28.039	0014.28.040	0014.28.041	0014.28.741	0014.28.742	0014.28.042	0014.28.043	0014.28.044
1500	0014.28.745	0014.28.045	0014.28.046	0014.28.047	0014.28.048	0014.28.748	0014.28.749	0014.28.049	0014.28.050	0014.28.051
1750	0014.28.752	0014.28.052	0014.28.053	0014.28.054	0014.28.055	0014.28.755	0014.28.756	0014.28.056	0014.28.057	0014.28.058
2000	0014.28.759	0014.28.059	0014.28.060	0014.28.061	0014.28.062	0014.28.762	0014.28.763	0014.28.063	0014.28.064	0014.28.065
2250	0014.28.766	0014.28.066	0014.28.067	0014.28.068	0014.28.069	0014.28.769	0014.28.770	0014.28.070	0014.28.071	0014.28.072
2500	0014.28.773	0014.28.073	0014.28.074	0014.28.075	0014.28.076	0014.28.776	0014.28.777	0014.28.077	0014.28.078	0014.28.079
Afwijkende maten in overleg leverbaar, hiervoor geldt A(min) = (2xC) + 100 (oog/oog gemeten)
